Accessoires pour équipements de réfrigéràion ne sont pas des composants secondaires : ce sont des éléments essentiels qui déterminent les performances globales du système. L'utilisation d'accessoires de qualité inférieure peut augmenter la consommation d'énergie du système de 15 à 30 %, multiplier par 2 à 3 les taux de défaillance et réduire la durée de vie des équipements de plus de 40 %. Par conséquent, investir une attention professionnelle suffisante dans la sélection, l’installation et la maintenance des accessoires est la garantie fondamentale pour obtenir un fonctionnement efficace, stable et durable des systèmes de réfrigération.
Accessoires pour compresseurs : le cœur de puissance du système de réfrigération
En tant que source d'énergie du cycle de réfrigération, la fiabilité des accessoires du compresseur a un impact direct sur l'efficacité du refroidissement et la sécurité opérationnelle.
Types et fonctions d'accessoires clés
- Chauffage de carter : empêche la migration du réfrigérant vers le compresseur pendant l'arrêt, évitant ainsi les coups de liquide au démarrage
- Silencieux et amortisseurs de vibrations : réduisent le bruit de fonctionnement et minimisent les dommages causés par la fatigue mécanique aux canalisations.

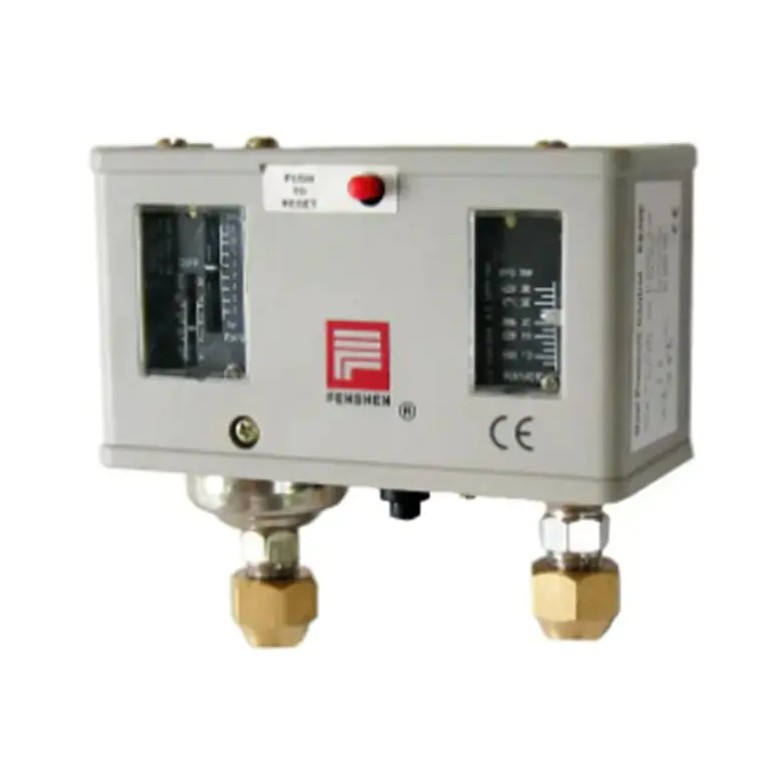

- Interrupteurs de protection haute/basse pression : coupe auàmatiquement l'alimentation lorsque la pression est anormale, évitant ainsi d'endommager le compresseur
- Voyant d'huile et filtre à huile : surveillez l'état du lubrifiant en temps réel, garantissant ainsi la propreté du système de lubrification.
Critères de sélection et référence des données
En prenant comme exemple les compresseurs hermétiques Scroll, la dureté des amortisseurs de vibrations correspondants doit être contrôlée dans les limites du Shore A. 50 à 70 degrés , avec un taux de compression défini inférieur à 15% . Si les amortisseurs de vibrations vieillissent et tombent en panne, l'amplitude des vibrations du compresseur peut augmenter de 3 à 5 fois , augmentant considérablement la probabilité de fissuration des soudures des pipelines.
La précision d'action des interrupteurs de protection haute/basse pression doit atteindre ±0,02 MPa , avec un temps de réponse ne dépassant pas 0,5 seconde . Les interrupteurs de protection inférieure peuvent présenter des erreurs de ±0,1 MPa , en ne parvenant pas à intervenir rapidement lorsque des anomalies de pression commencent, provoquant facilement un grillage du compresseur.
Accessoires pour systèmes d'échange thermique : support clé pour l'efficacité et la fiabilité
Les accessoires pour condenseurs et évaporateurs ont un impact décisif sur l'efficacité du transfert de chaleur, la résistance à la corrosion et la propreté du système.
Accessoires pour condensateurs à noyau
Le ventilateur du condenseur est l'accessoire principal des condenseurs refroidis par air, et son débit d'air et sa pression statique doivent correspondre à la conception du condenseur. Pour les condenseurs à ailettes courants, chaque 1 kW du rejet de chaleur nécessite généralement 180 à 250 m³/h du flux d'air. Si le débit d'air du ventilateur est insuffisant 20% , la température de condensation augmentera de 5 à 8℃ , et la consommation électrique du système augmentera de 12% à 18% en conséquence.
Les revêtements de protection des ailettes (tels que le papier d'aluminium hydrophile et les revêtements anticorrosion) peuvent prolonger la durée de vie du condenseur en 30% à 50% . Dans les environnements côtiers à forte teneur en sel, les ailettes en aluminium non protégées peuvent développer de graves perforations par corrosion à l'intérieur. 2 à 3 ans , tandis que les ailerons enduits peuvent durer 8 à 10 ans .
Accessoires clés pour évaporateur
Le choix des accessoires de dégivrage de l'évaporateur affecte directement l'efficacité de fonctionnement des équipements basse température. Le dégivrage électrique et le dégivrage au gaz chaud sont deux méthodes courantes :
| Article de comparaison | Dégivrage électrique | Dégivrage au gaz chaud |
|---|---|---|
| Temps de dégivrage | 15 à 25 minutes | 8 à 15 minutes |
| Augmentation de la consommation d'énergie | Supérieur (électricité supplémentaire) | Inférieur (utilise la chaleur du compresseur) |
| Fluctuation de la température ambiante | Plus grand (jusqu'à 5 à 8 ℃) | Plus petit (généralement 2 à 4 ℃) |
| Scénarios applicables | Petites chambres froides, vitrines | Chambres froides moyennes à grandes, réfrigération industrielle |
Accessoires de limitation et de contrôle : les héros méconnus de la régulation précise
Les détendeurs, les électrovannes et divers contrôleurs constituent le centre névralgique qui permet aux systèmes de réfrigération d'obtenir une régulation précise et un fonctionnement économe en énergie.
Sélection du détendeur et contrôle de la surchauffe
La sélection du détendeur thermostatique doit tenir compte de manière exhaustive du type de réfrigérant, de la plage de température d'évaporation et de la capacité de refroidissement du système. Le réglage de surchauffe est généralement 3 à 6K (conditions de climatisation) ou 5 à 8K (conditions de basse température). Pour chaque 1K augmentation de l'écart de surchauffe, le coefficient de performance du système (COP) peut diminuer de 2% à 4% .
Les détendeurs électroniques (EEV), par rapport aux détendeurs thermostatiques traditionnels, peuvent améliorer la précision du contrôle de la surchauffe pour ±0,5K , réalisant 10% à 20% économies d'énergie dans les systèmes à fréquence variable. Cependant, leurs contrôleurs et capteurs correspondants coûtent plus cher, ce qui les rend plus adaptés aux systèmes commerciaux ou industriels de moyenne à grande taille.
Fonction coordonnée des électrovannes et des filtres déshydrateurs
La position d'installation et le choix des électrovannes impactent directement la sécurité du système :
- Électrovanne de conduite de liquide : coupe le débit de réfrigérant liquide vers l'évaporateur pendant l'arrêt, empêchant ainsi les coups de liquide, avec un temps de réponse inférieur à 1 seconde
- Électrovanne de dérivation : utilisée pour le dégivrage par gaz chaud ou la régulation de capacité, nécessitant une durée de vie mécanique supérieure à 1 million de cycles
- Filtre déshydrateur : la précision de la filtration doit atteindre 20 à 40 microns , avec une capacité d'absorption d'eau correspondant à la charge du système, généralement 3 à 5g de tamis moléculaire par 1 kg de réfrigérant
Lorsque la chute de pression du filtre déshydrateur dépasse 0,05 MPa , il doit être remplacé rapidement. Sinon, cela augmente non seulement la consommation d'énergie, mais peut également provoquer une augmentation du gaz flash avant l'étranglement, réduisant ainsi la capacité de refroidissement de 5% à 10% .
Accessoires de raccordement de tuyauterie et d'étanchéité : la bouée de sauvetage souvent négligée du système
Les tubes, raccords, vannes et matériaux d'étanchéité en cuivre constituent les vaisseaux sanguins et les joints du système de réfrigération. Leur qualité et la qualité de leur installation déterminent directement l’intégrité et la fiabilité de l’étanchéité du système.
Sélection du matériau du tube de cuivre et de l'épaisseur de paroi
Les systèmes de réfrigération doivent utiliser des tubes en cuivre sans soudure désoxydés au phosphore (TP2 ou C12200), avec une teneur en phosphore contrôlée à 0,015% à 0,040% , inhibant efficacement la fragilisation par l'hydrogène lors du soudage à haute température. L'épaisseur de la paroi du tube en cuivre doit être déterminée en fonction de la pression de service et du diamètre du tube :
| Diamètre extérieur (mm) | Épaisseur de paroi recommandée (mm) | Pression de service maximale (MPa) | Application typique |
|---|---|---|---|
| 6.35 | 0.8 | 4.2 | Ligne liquide AC résidentielle |
| 9.52 | 0.8 | 3.5 | Conduite d'aspiration AC commerciale |
| 12.7 | 1.0 | 3.8 | Chambres froides petites à moyennes |
| 19.05 | 1.2 | 3.2 | Grands systèmes industriels |
Processus de soudage et matériaux d'étanchéité
Le soudage des tubes en cuivre doit utiliser un métal d'apport de brasage à base d'argent ou de phosphore-cuivre, avec une profondeur de pénétration de la soudure dépassant 80% de l'épaisseur de la paroi du tube. Après le soudage, une purge à l'azote et des tests de fuite de pression sont nécessaires. La pression d'essai doit être 1,15 à 1,25 fois la pression de service de conception, avec un temps de maintien non inférieur à 24 heures et une chute de pression ne dépassant pas 0,02 MPa .
Les joints d'étanchéité doivent utiliser des matériaux spécialisés résistants aux réfrigérants et aux basses températures. Les joints en caoutchouc ordinaires durcissent et deviennent cassants dans les environnements à basse température, entraînant des fuites. Les joints d'étanchéité spécialisés pour la réfrigération maintiennent une bonne élasticité et des performances d'étanchéité même à -40 ℃ .
Accessoires de contrôle et de protection électriques : la dernière ligne de défense pour un fonctionnement sûr
La qualité et la rationalité de la configuration des accessoires électriques sont essentielles pour prévenir les dommages aux équipements et assurer la sécurité du personnel.
Exigences de précision du contrôleur de température et du capteur
La précision du contrôleur de température doit atteindre ±0,5℃ (les chambres froides de précision nécessitent ±0,2℃ ). Les capteurs de température NTC ont généralement des valeurs B de 3435K à 3950K , avec une résistance d'environ 10kΩ at 25 ℃ . L'installation du capteur doit éviter toute exposition directe aux flux d'air froid ou chaud ; sinon, les erreurs de mesure peuvent atteindre 3 à 5℃ , provoquant des cycles fréquents du compresseur, une usure accrue et une consommation d'énergie plus élevée.
Configuration de la protection contre les surcharges et les fuites
La protection contre les surcharges thermiques du compresseur doit être réglée à 110% à 125% du courant nominal. Pour les compresseurs triphasés, des protecteurs de perte de phase et de séquence de phases sont également nécessaires pour éviter l'épuisement du moteur dû à des anomalies de puissance. Les dispositifs à courant résiduel doivent avoir un courant de déclenchement nominal ne dépassant pas 30mA et temps de déclenchement inférieur à 0,1 seconde — c'est l'exigence fondamentale pour assurer la sécurité des personnes.
Les contacts du contacteur doivent avoir un courant nominal avec 20% à 30% marge pour gérer le courant d’appel. Les contacts de contacteur inférieurs peuvent brûler et se souder à l'intérieur. 1 à 2 ans dans des conditions de cycles fréquents, provoquant de graves pannes où le compresseur ne peut pas s'arrêter ou démarrer.
Stratégie de maintenance des accessoires : la prévention l'emporte sur la réparation
La mise en place d'un système de maintenance des accessoires scientifiques peut réduire les temps d'arrêt imprévus de plus de 70% et réduire les coûts de maintenance en 40% à 60% .
Liste de contrôle et calendrier des inspections régulières
- Contrôle mensuel : état de fonctionnement du ventilateur, perte de charge du filtre, étanchéité des connexions électriques
- Contrôle trimestriel : surchauffe du détendeur, sensibilité à l'action de l'électrovanne, vieillissement des amortisseurs de vibrations
- Inspection semestrielle : teneur en humidité du filtre déshydrateur, étalonnage du pressostat, comparaison de la précision du capteur
- Inspection annuelle : corrosion des soudures des pipelines, tests de résistance d'isolation, vérification du fonctionnement des dispositifs de protection
Critères de décision de remplacement d'accessoires
Le remplacement des accessoires ne doit pas attendre une panne complète, mais doit être résolu de manière proactive en fonction des tendances de dégradation des performances. Voici les seuils de remplacement recommandés pour les accessoires clés :
| Nom de l'accessoire | Condition de déclenchement de remplacement | Durée de vie maximale recommandée |
|---|---|---|
| Filtre Déshydrateur | La chute de pression dépasse 0,05 MPa ou la teneur en humidité dépasse la norme | 2 à 3 ans |
| Amortisseurs de vibrations | La déformation par compression dépasse 30 % de l'épaisseur d'origine | 3 à 5 ans |
| Contacteurs | La zone d'érosion de contact dépasse 20 % | 5 à 8 ans |
| Roulements de moteur de ventilateur | Bruit de fonctionnement anormal ou vibrations excessives | 5 à 7 ans |
| Joints d'étanchéité | Des signes de durcissement, de fissuration ou de fuite apparaissent | Remplacer lors de chaque inspection de démontage |
Gestion des stocks et intervention d'urgence
Pour les équipements critiques, il est recommandé de stocker des accessoires essentiels sujets à l'usure, notamment : des interrupteurs de protection du compresseur, des filtres déshydrateurs, des bobines d'électrovanne, des condensateurs de ventilateur et des matériaux d'étanchéité couramment utilisés. Un stock de sécurité raisonnable peut réduire le temps de réparation de 3 à 7 jours to quelques heures . Ceci est particulièrement important pour les chaînes du froid alimentaire et les chambres froides pharmaceutiques, où les pertes dues aux temps d'arrêt dépassent de loin la valeur des accessoires eux-mêmes.
Conclusion : visualiser la valeur des accessoires grâce à la pensée systémique
La sélection et le maintien de accessoires pour équipements de réfrigération Il s’agit essentiellement d’une optimisation des coûts totaux du système tout au long du cycle de vie. L'investissement initial dans des accessoires de qualité peut générer des retours sur investissement de 3 à 5 fois grâce à une consommation d’énergie réduite, moins de pannes et une durée de vie prolongée. Négliger la qualité et la maintenance des accessoires peut sembler permettre de réaliser des économies à court terme, mais cela engendre en réalité des risques cachés à long terme tels qu'une consommation d'énergie élevée, des pannes fréquentes et une durée de vie réduite des équipements. Ce n'est qu'en intégrant les accessoires dans la planification globale du système et en établissant un système de gestion complet depuis la sélection et l'installation jusqu'à la maintenance que l'équipement de réfrigération peut réellement atteindre un fonctionnement efficace, fiable et économique.
