Quel type d’évaporateur correspond à vos besoins en matière d’entreposage frigorifique ? Comparaison entre DL, DD et DJ

Dans les systèmes de réfrigération industrielle, évaporateur La sélection (refroidisseur d'air) détermine directement le niveau de consommation d'énergie de l'entrepôt frigorifique et la stabilité de la qualité des marchetises stockées. Le type DL convient à la conservation au frais au-dessus de 0°C, le type DD à la conservation au froid à -18°C et le type DJ à la conservation sur congélation rapide en dessous de -25°C. . Les principales différences entre les trois modèles résident dans l’espacement des ailettes, la capacité de refroidissement et les méthodes de dégivrage. Une sélection inadaptée entraînera un blocage par le gel, une augmentation de la consommation d'énergie ou une détérioration du produit. La sélection doit tenir compte de manière exhaustive de la température de stockage, des caractéristiques du produit et de la charge thermique plutôt que de se fier uniquement à l'expérience.

Classification et plages de température applicables des refroidisseurs d'air de la série D

Les refroidisseurs d'air de la série D couramment utilisés dans les entrepôts frigorifiques industriels sont divisés en trois modèles en fonction de la température applicable, chacun correspondant à différentes exigences de réfrigération et environnements de température de stockage :

• Évaporateur haute température de type DL : Applicable aux températures de stockage supérieures à 0°C, principalement utilisé pour le stockage au frais des fruits, des légumes, des œufs frais, du thé et des systèmes de climatisation des grands ateliers.
• Évaporateur à moyenne température de type DD : Applicable pour des températures de stockage de -1°C à -18°C, adapté à la conservation au froid de la viande, du poisson, des glaces et d'autres aliments surgelés.
• Évaporateur basse température de type DJ : Applicable pour des températures de stockage inférieures à -18°C, principalement utilisé pour le stockage sur congélation de viande fraîche, de poisson, de boulettes et d'autres aliments, avec des températures de stockage généralement inférieures à -25°C.

Les principales différences structurelles entre les trois modèles se reflètent dans espacement des ailettes and conception du flux d'air . Dans des conditions de basse température, l'humidité de l'air se condense et gèle plus rapidement sur la surface de l'évaporateur, de sorte que le type DJ adopte un espacement des ailettes plus grand (généralement 6 mm à 9 mm), tandis que le type DL a un espacement des ailettes plus petit (environ 4 mm à 5 mm) pour maximiser la zone d'échange thermique dans des environnements à température relativement élevée.

Comparaison des paramètres techniques clés

Comme le montre le tableau ci-dessus, à mesure que la température de stockage diminue, l'espacement des ailettes doit augmenter en conséquence pour empêcher les couches de givre de bloquer les passages d'air. La différence de température de conception (DTD) des évaporateurs basse température de type DJ est généralement contrôlée à 5°C à 7°C , inférieure aux 8°C à 10°C du type DL, pour maintenir une humidité relative plus élevée pendant les processus de surgélation rapide et réduire la perte de déshydratation des aliments.

Structure de l'évaporateur et principe de fonctionnement

Composition des composants de base

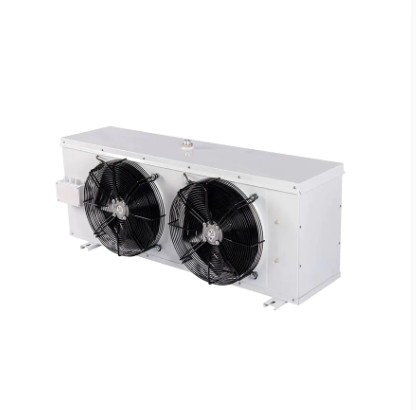

Les refroidisseurs d’air industriels se composent principalement de cinq composants : serpentins d'échange thermique de refroidissement, ventilateurs axiaux, distributeurs de liquide, dispositifs de dégivrage et bacs de récupération . Le réfrigérant saturé à basse température et basse pression pénètre dans l'évaporateur via un détendeur thermostatique, évaporant et absorbant la chaleur dans les tubes d'échange thermique. Le ventilateur force l'air à circuler à travers les surfaces des ailettes, éliminant ainsi la chaleur de la chambre froide pour assurer le refroidissement.

Facteurs affectant l'efficacité de l'échange thermique

L'effet de refroidissement réel d'un évaporateur est limité par plusieurs facteurs :

1. Vitesse et volume de l'air : Une vitesse de l'air insuffisante entraîne un échange thermique inadéquat, tandis qu'une vitesse excessive augmente la consommation d'énergie du ventilateur et peut déshydrater les surfaces des aliments. Dans les entrepôts industriels de congélation rapide, la vitesse de l’air est généralement comprise entre 3 m/s et 5 m/s.
2. Propreté des ailerons : L'accumulation de poussière et d'huile peut réduire le coefficient de transfert de chaleur de 15 % à 30 % ; un nettoyage régulier est essentiel pour maintenir l’efficacité énergétique.
3. Épaisseur de la couche de givre : Lorsque l'épaisseur du givre dépasse 3 mm, la résistance thermique côté air augmente considérablement, réduisant potentiellement la capacité de refroidissement de plus de 20 % ; un dégivrage rapide est obligatoire.
4. Surchauffe de l'alimentation en liquide : Une surchauffe adéquate (généralement de 3°C à 8°C) évite les coups de liquide du compresseur tout en garantissant une utilisation efficace de la zone d'échange thermique de l'évaporateur.

Calcul de sélection et évaluation de la charge thermique

Évaporateur la sélection ne peut pas reposer uniquement sur l'expérience ; les calculs de charge thermique sont obligatoires. La charge thermique totale d’une chambre froide se compose des éléments suivants :

• Charge thermique du boîtier : Chaleur transférée à travers les murs, les toits et les sols, proportionnelle à l'épaisseur de l'isolation et à la différence de température.
• Charge thermique du produit : Chaleur dégagée lors du refroidissement ou de la congélation du produit, qui peut représenter plus de 60 % du total en stockage surgélation.
• Charge thermique de ventilation : Chaleur apportée par l'air chaud extérieur lors de l'ouverture des portes des chambres froides ou lors de la ventilation.
• Charge thermique du moteur et de l’éclairage : Chaleur générée par les moteurs de ventilateurs et les luminaires pendant le fonctionnement.
• Charge thermique de fonctionnement du personnel : Chaleur émise par les travailleurs lors des opérations à l'intérieur du stockage.

La sélection devrait inclure un Marge de sécurité de 10 à 15 % basé sur la charge thermique totale calculée pour tenir compte des conditions météorologiques extrêmes ou des fluctuations de la rotation des produits. De plus, la puissance frigorifique nominale de l'évaporateur doit être corrigée en fonction des conditions de fonctionnement réelles (température de stockage, température d'évaporation, température de condensation), en utilisant les courbes de performances fournies par le fabricant comme base de correction.

Stratégies de dégivrage et gestion de l’efficacité énergétique

Comparaison des méthodes de dégivrage courantes

Recommandations de réglage du cycle de dégivrage

La fréquence de dégivrage doit être ajustée de manière dynamique en fonction de la fréquence d'ouverture de la porte, de la teneur en humidité du produit et de la vitesse de dégivrage de l'évaporateur. Pour un stockage en congélation rapide en dessous de -25°C, un dégivrage au gaz chaud est recommandé tous les 4 à 6 heures , chaque cycle de dégivrage étant contrôlé dans un délai de 15 à 20 minutes. Les décongélations fréquentes provoquent des fluctuations de température de stockage affectant la qualité des aliments ; des intervalles trop longs entraînent une accumulation de givre, une augmentation de la résistance de l'air et une augmentation de la consommation électrique du ventilateur.

Essentiels d’installation et de maintenance

Une installation correcte et un entretien régulier sont essentiels pour un fonctionnement efficace à long terme de l’évaporateur :

1. Position d'installation : Les refroidisseurs d'air doivent être installés en haut ou en hauteur sur les parois latérales de l'entrepôt frigorifique, avec des sorties d'air orientées vers la porte pour créer une distribution uniforme du flux d'air et éviter que de l'air froid direct ne souffle sur les produits.
2. Calibrage du niveau : L'unité doit être installée horizontalement ; l'inclinaison entraînera une mauvaise évacuation de l'eau de dégivrage, entraînant une accumulation d'eau ou un débordement dans le bac de récupération.
3. Dégagement de retour d'air : Au moins 300 mm Un espace d'air de retour doit être maintenu entre l'évaporateur et les murs ou les piles de produits pour garantir une circulation d'air libre.
4. Nettoyage régulier : Nettoyer les ailettes une fois par trimestre avec des brosses douces ou des jets d'eau basse pression pour éliminer la poussière et l'huile ; Inspectez les pales du ventilateur pour déceler toute déformation et les roulements du moteur pour déceler la lubrification.
5. Détection des fuites et isolation : Effectuer des contrôles annuels d'étanchéité à l'air des canalisations de réfrigération ; assurez-vous que les couches d’isolation sur les conduites d’alimentation en liquide et d’aspiration restent intactes pour éviter les pertes de froid et la condensation.

Émergent Évaporateur Tendances technologiques

Alors que l’industrie de la réfrigération exige une plus grande efficacité énergétique et une plus grande conformité environnementale, la technologie des évaporateurs continue d’évoluer :

• Technologie de ventilateur à fréquence variable : En ajustant la vitesse du ventilateur en fonction des charges thermiques réelles, des économies d'énergie de 20 % à 35 % peuvent être réalisées par rapport aux ventilateurs à fréquence fixe, tout en réduisant les fluctuations de température de stockage.
• Nanorevêtements anticorrosion : Les revêtements hydrophiles ou anticorrosion sur les surfaces des ailettes retardent la corrosion dans les brouillards salins et les environnements acides, prolongeant ainsi la durée de vie de l'équipement de plus de 30 %.
• Compatibilité des systèmes transcritiques au CO₂ : Alors que le R744 (CO₂) devient de plus en plus répandu dans la logistique à basse température, les conceptions d'évaporateurs résistants aux hautes pressions (jusqu'à 120 bars) représentent une nouvelle direction technologique.
• Contrôle de dégivrage intelligent : Le déclenchement du dégivrage basé sur des capteurs d'épaisseur de givre ou des signaux différentiels de pression, remplaçant le dégivrage temporisé traditionnel, réduit les cycles de dégivrage inutiles et améliore le COP du système.

Ces technologies réduisent non seulement les coûts d'exploitation des entrepôts frigorifiques, mais répondent également aux tendances mondiales de l'industrie en matière de réduction du carbone des réfrigérants et d'amélioration de l'efficacité énergétique.
