Un condenseur est un échangeur de chaleur qui élimine la chaleur d'un gaz réfrigérant et le reconvertit à l'état liquide afin que le cycle de réfrigération puisse continuer. En bref : il libère la chaleur absorbée à l’intérieur d’un espace froid vers l’environnement extérieur. Sans un condenseur fonctionnant correctement, aucun système de réfrigération ou de climatisation ne peut fonctionner efficacement, voire pas du tout.
Que vous gériez une installation de stockage frigorifique, exploitiez un refroidisseur industriel ou spécifiiez un équipement pour un atelier à température constante, comprendre la fonction, les types et les mesures de performances des condenseurs vous aidera à prendre des décisions plus intelligentes et plus rentables.
Définition du condenseur : qu’est-ce qu’un condenseur exactement ?
Un condenser is a device that cools a hot, high-pressure refrigerant vapor until it condenses into a liquid. It sits on the "côté haut" d'un circuit de réfrigération ou de climatisation, après le compresseur et avant le détendeur. Le changement de phase du gaz au liquide libère de la chaleur latente, que le condenseur transfère à un fluide de refroidissement (air ou eau).
Dans le langage courant, on confond parfois « condensateur » avec « compresseur ». La distinction est simple :
- Compresseur – augmente la pression et la température du gaz réfrigérant.
- Condenseur – rejette la chaleur et transforme ce gaz chaud en liquide.
Le mot « condensation » décrit ce processus de changement de phase. Vous le verrez également écrit comme unité de condensation lorsque le condenseur est associé à un compresseur dans un seul ensemble emballé.
Comment fonctionne un condensateur ? Étape par étape
Le fonctionnement du condenseur suit quatre étapes claires au sein du cycle de réfrigération plus large :
- Du gaz chaud entre. La vapeur de réfrigérant surchauffée provenant du compresseur (généralement entre 60 et 90 °C) s'écoule dans l'entrée du condenseur.
- Désurchauffe. La vapeur se refroidit d’abord jusqu’à sa température de saturation (condensation) lorsqu’elle traverse le serpentin ou les tubes.
- Condensation. Unt saturation temperature the refrigerant releases its latent heat and changes phase from gas to liquid. C’est là que se produit environ 70 à 80 % du rejet total de chaleur.
- Sous-refroidissement. Le réfrigérant désormais liquide refroidit quelques degrés en dessous de la saturation avant de quitter le condenseur, améliorant ainsi l'efficacité du système et empêchant les gaz flash dans la conduite de liquide.
Le fluide de refroidissement (air soufflé par des ventilateurs ou eau circulant dans une tour) absorbe cette chaleur et l'évacue du système. La différence de température entre le réfrigérant et le fluide de refroidissement (appelée température d'approche ) détermine directement l'efficacité du fonctionnement du condenseur ; une approche plus petite signifie une efficacité plus élevée.
Fonctions clés d'un condenseur dans un système de réfrigération
Le condenseur remplit plusieurs fonctions qui se chevauchent, toutes essentielles à la fiabilité du système et à l’efficacité énergétique :
Rejet de chaleur
Le but premier. Le condenseur expulse la chaleur collectée de l'espace réfrigéré ainsi que la chaleur ajoutée par le compresseur. Pour un système de refroidissement de 10 kW, un condenseur rejette généralement 12 à 14 kW de chaleur (les 2 à 4 kW supplémentaires proviennent du travail du compresseur).
Conversion de phase réfrigérante
En convertissant la vapeur du réfrigérant en liquide, le condenseur permet au détendeur et à l'évaporateur de fonctionner. Pas de condensation = pas de réfrigérant liquide = pas d'effet de refroidissement en aval.
Régulation de pression du côté haut
La capacité du condenseur à rejeter la chaleur détermine la pression de condensation. Un condenseur sous-dimensionné ou sale augmente la pression de refoulement, ce qui oblige le compresseur à travailler plus fort, augmentant ainsi la consommation d'énergie jusqu'à 3 à 5 % par augmentation de 1 °C de la température de condensation .
Sous-refroidissement du réfrigérant liquide
Un well-designed condenser provides 3–8 °C of sub-cooling, which prevents vapor bubbles in the liquid line, increases refrigerating effect, and improves COP (Coefficient of Performance).
Protéger la durée de vie du compresseur
En maintenant les pressions de refoulement dans les limites de conception, le condenseur évite la surchauffe du compresseur et les contraintes mécaniques, l'une des principales causes de panne prématurée du compresseur.
Tapezs de condenseurs : refroidis par air, refroidis par eau ou par évaporation
Les trois principaux types de condenseurs conviennent chacun à différentes applications, climats et budgets :
| Type | Milieu de refroidissement | Température d'approche typique. | Utilisation de l'eau | Idéal pour |
|---|---|---|---|---|
| Unir-Cooled | Unmbient air | 8–15 °C | Aucun | Chambres froides, unités de toit, petits refroidisseurs |
| Refroidi à l'eau | Eau glacée/tour | 3 à 6 °C | Élevé | Grands refroidisseurs industriels, refroidissement de processus |
| Évaporatif | Unir water spray | 4 à 8 °C | Modéré | Climats chauds et secs, charges industrielles moyennes |
Unir-Cooled Condensers
Le type le plus utilisé dans le monde. L'air ambiant est poussé sur les serpentins à ailettes par un ou plusieurs ventilateurs. Aucune infrastructure d’eau n’est nécessaire , ce qui rend l'installation simple et les coûts de maintenance faibles. La série de condenseurs refroidis par air de Brozercool utilise des serpentins à ailettes en aluminium en tube de cuivre à haut rendement avec des moteurs de ventilateur EC, atteignant des taux de rejet de chaleur spécifiques supérieurs à 1,8 kW/m².
Condenseurs refroidis à l'eau
Échangeurs de chaleur à calandre ou à plaques qui utilisent l'eau comme fluide de refroidissement. Ils atteignent des températures de condensation plus basses, améliorant ainsi le COP du système en 10 à 20 % par rapport au refroidissement par air dans la même ambiance, mais nécessitent des tours de refroidissement, un traitement de l'eau et une maintenance plus complexe.
Condenseurs évaporatifs
De l'eau est pulvérisée sur le serpentin tandis que de l'air y est soufflé ; l'évaporation refroidit le serpentin en dessous de la température ambiante du bulbe sec. Idéal là où l'eau est disponible mais peu abondante et où les températures ambiantes sont élevées.
Quelle est l’utilisation d’un condenseur dans différentes industries ?
Les condenseurs apparaissent partout où la chaleur doit être déplacée d'un endroit à un autre. Voici les applications réelles les plus courantes :
- Chambres froides et chambres de conservation – Les unités de condensation refroidies par air maintiennent des températures de 10 °C à −30 °C, préservant ainsi la viande, les produits, les produits laitiers et les produits pharmaceutiques.
- Ateliers à température constante – Un contrôle précis de la condensation maintient les températures de processus à ±0,5 °C pour la fabrication électronique et l'usinage de précision.
- Refroidisseurs industriels – Les condenseurs refroidis par eau dans les refroidisseurs à vis ou centrifuges servent de grandes charges CVC allant de 100 kW à plusieurs MW.
- Racks réfrigérés parallèles – Les supermarchés et les centres de distribution alimentaire utilisent des systèmes parallèles multi-compresseurs partageant un seul grand condenseur pour réduire la pression de refoulement maximale.
- Réfrigération de processus non standard – Les usines chimiques, les brasseries et les centres de données utilisent des condenseurs intégrés dans des skids de réfrigération personnalisés.
- Unités à vis basse température – Les tunnels de surgélation et les équipements de lyophilisation s'appuient sur des condenseurs à haute pression pour des opérations de -40 °C à -60 °C.
Facteurs qui affectent les performances du condensateur
Comprendre ce qui dégrade ou améliore le rendement du condenseur aide les opérateurs à réduire leurs factures d'énergie et à prolonger la durée de vie des équipements :
Unmbient Temperature
Chaque augmentation de 1 °C de la température de l'air ambiant augmente la température de condensation d'environ 1,2 à 1,5 °C, augmentant ainsi la puissance du compresseur d'environ 1,2 à 1,5 °C. 2 à 3 % . Il est essentiel d’installer les condenseurs dans des endroits bien ventilés et ombragés dans les climats chauds.
Encrassement et accumulation de saleté
La poussière, la graisse ou le tartre sur les ailettes ou les tubes du condenseur ajoutent une résistance thermique. Des études montrent un Réduction de 10 à 20 % du transfert de chaleur d'un condenseur moyennement sale, ce qui se traduit directement par des coûts énergétiques plus élevés.
Unirflow Restrictions
L'air chaud évacué qui recircule à travers le condenseur (cycle court) augmente la température ambiante effective de 5 à 15 °C. Un espacement approprié par rapport aux murs et aux autres unités est essentiel.
Charge de réfrigérant
La surcharge et la sous-charge affectent la condensation. Une surcharge inonde le condenseur de liquide, réduisant ainsi la surface active de condensation. Une sous-charge augmente excessivement la surchauffe et la température de décharge.
Gaz non condensables
Unir or nitrogen in the refrigerant circuit collects in the condenser, raising head pressure and reducing heat transfer area. Regular purging or use of automatic purgers is recommended for large systems.
Produits de condenseur Brozercool : ingénierie pour les demandes du monde réel
Uns a professional refrigeration condenser manufacturer, Brozercool designs and produces a full range of condensing solutions for cold storage, industrial process, and HVAC applications—exported to plus de 80 pays et régions .

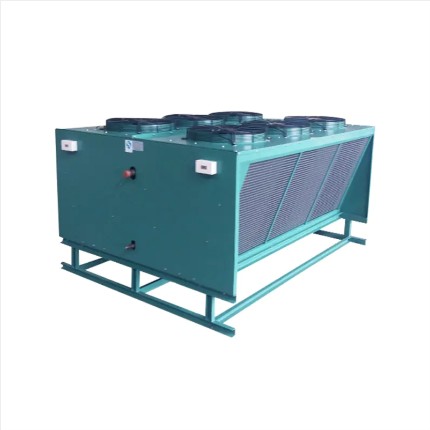

Unir-Cooled Condenser Series
Conçu pour une installation en extérieur avec une construction de serpentin à ailettes en tube de cuivre/aluminium, une armoire résistante à la corrosion et des options de ventilateur EC à vitesse variable. Disponible en configurations de décharge horizontale ou verticale pour s'adapter à diverses configurations de sites.

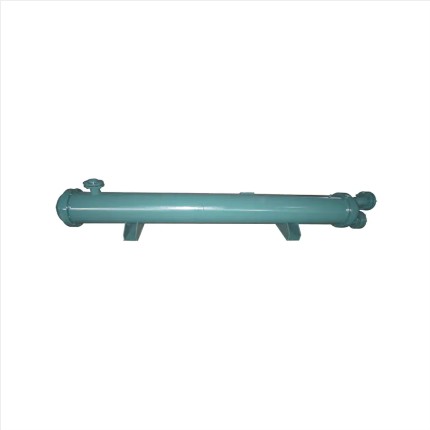

Unités de condensation à compression refroidies à l'eau
Unités compactes montées sur patins intégrant un compresseur, un condenseur à calandre et des commandes. Convient aux chambres froides, au refroidissement de processus et aux refroidisseurs industriels où l'eau est disponible. Les valeurs COP atteignent 3,8 à 4,5 sous des températures d’eau favorables.

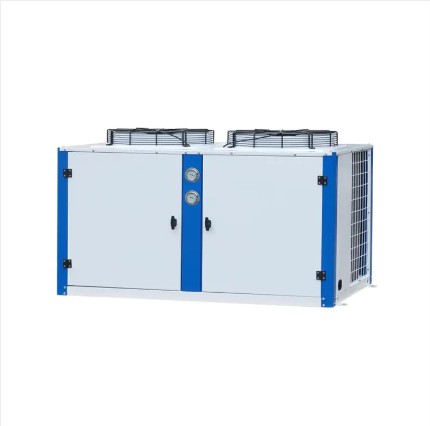

Unir-Cooled Condensing Units (Box & Open Type)
Les unités de condensation en caisson offrent des enceintes résistantes aux intempéries pour un placement sur le toit ou à l'extérieur ; Les unités de type ouvert offrent un coût inférieur et une maintenance sur site plus facile pour les installations en salle des machines.
Vis basse température et unités parallèles
Spécialement conçu pour les installations de surgélation et d’entreposage frigorifique multi-températures. Les circuits du condenseur sont conçus pour des pressions de refoulement élevées et prennent en charge les réfrigérants dont R404A, R449A, R744 (CO₂) et R290 (propane).
Dimensionnement du condenseur : ce que vous devez savoir avant de spécifier
Un dimensionnement correct du condenseur évite à la fois les unités sous-dimensionnées (pression de refoulement élevée, déclenchements) et les unités surdimensionnées (coût d'investissement inutile). Paramètres clés à confirmer avant de sélectionner un condenseur :
- Chaleur totale de rejet (THR) = puissance frigorifique absorbée par l’arbre du compresseur. Dimensionnez toujours en fonction du THR, pas seulement de la capacité de refroidissement.
- Température ambiante de conception – utilisez la température nominale sèche de 1 % pour votre emplacement (par exemple, 38 °C pour le Moyen-Orient, 35 °C pour l’Europe du Sud).
- Température de condensation cible – généralement une température ambiante de 10 à 15 °C pour les systèmes refroidis par air ; eau ambiante 5–8 °C pour refroidissement par eau.
- Type de réfrigérant – Le dimensionnement du serpentin du condenseur et des vannes varie considérablement entre le R134a, le R410A, le R404A et le CO₂.
- Unvailable footprint and airflow clearance – minimum 1,5 à 2 m sur toutes les faces d'entrée d'air pour les condenseurs refroidis par air.
Entretien des condensateurs : meilleures pratiques pour maximiser la durée de vie
Un entretien adéquat permet aux condenseurs de fonctionner à leurs performances nominales et peut réduire les coûts énergétiques annuels de 5 à 15 % . Suivez ce planning :
- Mensuel : Inspectez et nettoyez les ailettes du serpentin du condenseur avec de l'air basse pression ou un nettoyant pour serpentin ; vérifier l'état des pales du ventilateur et la tension de la courroie.
- Trimestriel : Mesurer et enregistrer le sous-refroidissement et la surchauffe ; vérifier la pression de refoulement par rapport aux courbes de conception ; vérifiez les fuites de réfrigérant.
- Unnnually: Serpentins nettoyés en profondeur ; remplacez les roulements du moteur du ventilateur si nécessaire ; inspecter les plaques tubulaires et les ailettes pour déceler toute corrosion ; vérifier la teneur en gaz non condensables dans les systèmes refroidis par eau.
- Refroidi par eau uniquement : Traitez l'eau de refroidissement pour maintenir le pH entre 7 et 8,5 et limiter les minéraux formant du tartre ; inspectez l’intérieur des tubes pour déceler du tartre ou du biofilm tous les 2 ans.
Foire aux questions sur les condensateurs
Quelle est la fonction principale d'un condenseur ?
L'objectif principal est de rejeter la chaleur du système de réfrigération vers l'environnement, tout en reconvertissant simultanément la vapeur du réfrigérant à haute pression en liquide afin que le cycle puisse se répéter.
Que se passe-t-il si le condenseur est trop petit ?
Unn undersized condenser cannot reject heat fast enough, causing condensing pressure and temperature to rise. This increases compressor power consumption, can trigger high-pressure safety trips, and over time leads to compressor failure.
Quelle est la différence entre un condenseur et un évaporateur ?
L'évaporateur absorbe la chaleur de l'espace à refroidir (le réfrigérant s'évapore), tandis que le condenseur rejette cette chaleur vers l'extérieur (le réfrigérant se condense). Ils remplissent des rôles d’échange thermique opposés dans la boucle frigorifique.
Puis-je utiliser n’importe quel réfrigérant dans mon condenseur existant ?
Non. Les condenseurs sont conçus pour des plages de pression et des propriétés de réfrigérant spécifiques. Vérifiez toujours la compatibilité avec le fabricant avant de changer de réfrigérant, en particulier lors de la transition des HFC vers des alternatives à faible PRG comme les HFO ou le CO₂.
La « condensation » est-elle la même chose que le « refroidissement » ?
Pas exactement. La condensation fait spécifiquement référence au changement de phase du gaz au liquide à pression constante, qui libère de la chaleur latente. Le refroidissement est un terme plus large qui inclut l'évacuation sensible de la chaleur (chute de température) sans changement de phase. Dans un condenseur, la désurchauffe (refroidissement) et la condensation se produisent séquentiellement.
Comment savoir si mon condenseur a besoin d’être nettoyé ?
Comparez votre température de condensation actuelle à la valeur de conception pour la même température ambiante. Si la température de condensation réelle est 3 °C ou plus au-dessus de la courbe de conception , des serpentins du condenseur sales ou bloqués sont une cause probable. L’inspection visuelle de la surface de la bobine est la confirmation la plus simple.
Quels réfrigérants les condenseurs Brozercool prennent-ils en charge ?
Les produits de condenseur et d'unité de condensation Brozercool sont compatibles avec une large gamme de réfrigérants, y compris les options de remplacement R22, R404A, R407C, R410A, R449A, R134a, R290 (propane) et R744 (CO₂) selon la série de produits. Consultez la fiche technique du produit ou contactez l'équipe technique de Brozercool pour confirmer la bonne correspondance pour votre application.
